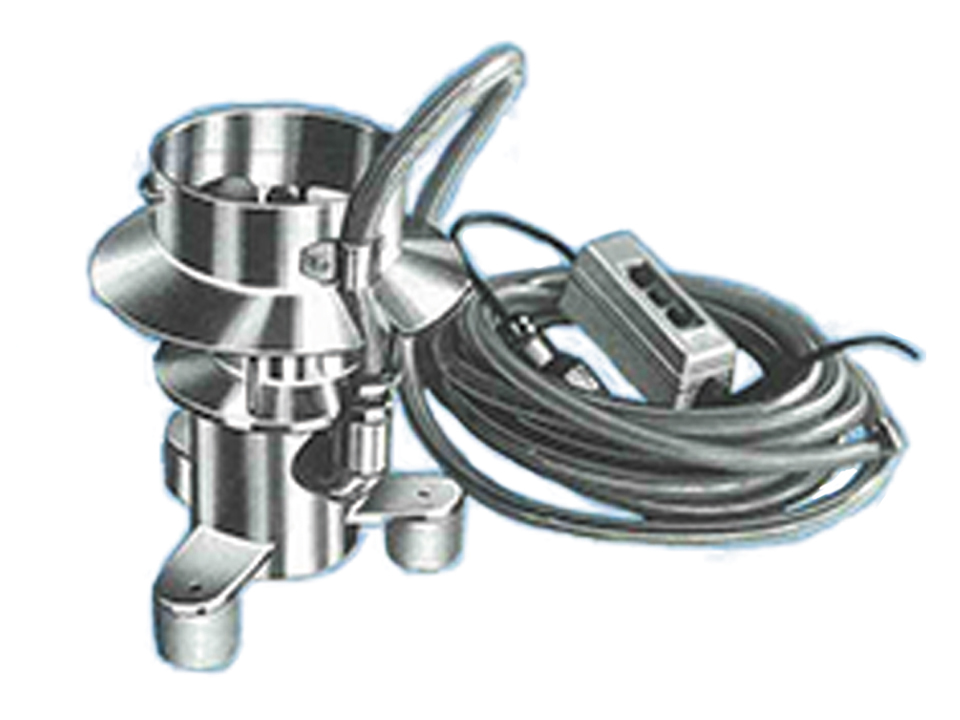

水中撹拌機
NEWZF型（可搬型）
こちらの水中撹拌機は、型番によって上向噴射式・下向噴射式のものがありすべてモーター直結型です。また、連続運転は不可（30分定格）となります。
高効率・省エネな強力攪拌
特殊羽根により、多量の水量を循環させるため、攪拌力は非常に強力です。竪型撹拌機と比べて、消費動力で50%以上も節約できるところもあります。また、標準機の接液部材質はSUS304及び相当品のため錆びない材質となっております。
ジェット流による旋回流と静かな運転音
横向噴射式の支柱取りつけ以外は、槽底に置くだけで据え付けに要する費用は非常に安価です。本体を槽外へ出すだけなので保守・点検も簡単に行うことができます。また従来では、深い水槽の竪型撹拌機は下部軸受等の設置で高価・煩雑になっていましたが、水中撹拌機では水深10mまで問題ありません。
据え付けから保守・点検まで簡単！
横向噴射式の支柱取りつけ以外は、槽底に置くだけで据え付けに要する費用は非常に安価です。本体を槽外へ出すだけなので保守・点検も簡単に行うことができます。また従来では、深い水槽の竪型撹拌機は下部軸受等の設置で高価・煩雑になっていましたが、水中撹拌機では水深10mまで問題ありません。
二重の保護装置
弊社独自のダブルメカニカルシールを使用し、キャプタイヤケーブルには保護ホースを取りつけ安全性の向上を図っています。また、大型機にはサーマルプロテクタ、浸水探知機を取りつけ一段と信頼性の向上を図っています。
仕様表
| 機種名 | モーター出力 (kW) |
電源 (V) |
回転数(rpm) | 最大攪拌容量 (ℓ) |
水深限度 (m) |
重量 (kg) |
|
|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | ||||||
| NEW ZF-005 | 0.2 | 3相 200 | 1,420 | 1,750 | 12,000 | 6 | 12 |
| NEW ZF-101 | 0.55 | 3相 200 | 1,420 | 1,750 | 50,000 | 6 | 22 |
| NEW ZF-102 | 1.0 | 3相 200 | 1,420 | 1,750 | 100,000 | 10 | 26 |
| NEW ZF-004 | 0.2 | 3相 200 | 1,420 | 1,750 | 7,000 | 2 | 12 |
寸法表
| 機種名 | A | B | C | インペラ直径 |
|---|---|---|---|---|
| NEW ZF-005 | 235 | 316 | 264 | Φ130 |
| NEW ZF-101 | 303 | 390 | 305 | Φ174 |
| NEW ZF-102 | 342 | 400 | 322 | Φ176 |
| NEW ZF-004 | 235 | 316 | 264 | Φ130 |
注意点
※New ZF型はZF型に保護ホースを取付け安全性を向上したタイプです。能力は同一です。
※標準機の接液部材質は、SUS304及び相当品です。
※NZF型・ZF型には吊り上げロープが標準付属品として付いています。
※ケーブルの長さは、103型までは10M、105型以上は15Mです。
※食用品用の水中撹拌機の潤滑油は、一般用とは異なりますのでご指示ください。
※攪拌能力について
攪拌目的により、1回当たりの循環攪拌時間を下記のように分類しています。
●急速攪拌：2分/回
●普通攪拌：5分/回
●緩速攪拌：10分/回
